Röviden: A 3D nyomtatott építészeti makett a tervezett ház kézbe vehető, méretarányos modellje, amely a koncepció szakaszában, a Lipők-módszer 7–10. lépésénél készül. Arra való, hogy a tömegről, a tetőről, a terasz kapcsolatáról és a telekre helyezésről a család még a falak előtt döntsön. Nálam minden tervhez jár, a kiviteli tervezés 35–45 000 Ft/m²-es díján belül.
Egy családi ház tervezése során a legdrágább döntések a koncepció négy-hat hetében születnek: hol áll a ház a telken, hány szintje van, milyen a tömege, hová néz a terasz. Ezekről a döntésekről a megrendelő jellemzően alaprajzok és renderek alapján mond igent. A 3D nyomtatott építészeti makett ezt a pillanatot teszi máshogy: a ház az asztalra kerül, és meg lehet fogni.
Nem dísz, és nem ajándék az átadásra. Munkaeszköz, amit a tervezés közepén használok.
Mi a 3D nyomtatott építészeti makett?
A 3D nyomtatott makett a terv háromdimenziós modelljéből rétegenként felépített, kicsinyített fizikai modell. Nálam ugyanabból a tervezőprogramban felépített modellből készül, amelyből később a rajzok és a mennyiségek is jönnek — tehát nem egy külön „szép változat”, hanem a terv aktuális állapota.

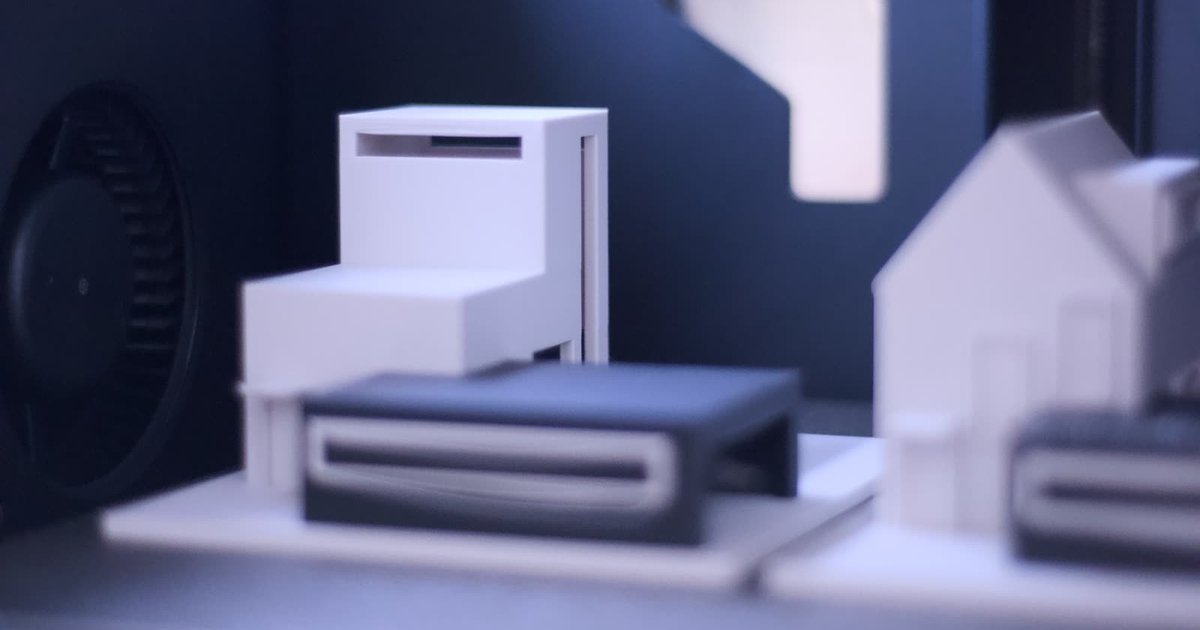

A makett szándékosan visszafogott. Fehér tömeg, sötétebb anyaggal kiemelt részek, alatta a telek lapja. Nincs rajta burkolat, növényzet, bútor. Lejtős telken, amilyen a budai hegyvidéken vagy Szentendre környékén gyakori, az alaplap a terep lépcsőzését is mutathatja, így az is látszik, hol kerül a ház a talajba, és hol emelkedik ki belőle. Ami látszik: arányok, magasságok, tetőidomok, a teraszok és a kert kapcsolata, és az, hogyan ül a ház a telken. A részletes képanyag a makett-oldalon látható.
Miben más, mint egy render vagy egy alaprajz?
A render egy nézőpontot mutat, amit a tervező választott ki. Az alaprajz egy vízszintes metszetet, amit olvasni kell tudni. A makettet a megrendelő maga forgatja, oda néz, ahová akar, és a család minden tagja ugyanazt látja.
| Eszköz | Mit mutat meg jól | Mit nem mutat |
|---|---|---|
| Alaprajz | helyiségek kapcsolata, méretek, funkcionális elrendezés | magasság, tömeg, tető — tervolvasási gyakorlatot kíván |
| Render (látványterv) | anyaghasználat, színek, fényhangulat egy kiválasztott nézőpontból | a többi nézőpontot; könnyen szebbnek mutatja a házat a valóságnál |
| 3D nyomtatott makett | tömeg, arányok, tetőcsatlakozás, terasz-kapcsolat, beépítés a telekre — bármelyik irányból | anyagot, színt, belső tereket részletesen |
A három nem helyettesíti egymást. A makett azt a kérdést dönti el, amire a render a leggyengébb választ adja: hogy a tömeg, minden oldalról nézve, rendben van-e.
Mikor készül a makett, és mire használom?
A makett a koncepció szakaszában készül, nagyjából a tervezés második hónapjában. A Lipők-módszer 5 fázis → 8 fejezet → 50 lépés szerkezetében ez a II. fejezet, a koncepcióalkotás: a koncepcióterv, a térszervezés, a tájkapcsolat és a fénydramaturgia lépései (7–10.). Hogy ez a szakasz hol áll a teljes folyamatban, a családi ház tervezésének menetéről szóló cikkben írtam le.
Négy kérdésnél veszem elő rendszeresen:
- Tömeg és arányok. Egy vagy két szint, lapos tető vagy nyeregtető, hol lép vissza az emelet. Egy alaprajzon ezek számok, a maketten formák.
- Tetőcsatlakozás és terasz-kapcsolat. Hol fut össze két tetősík, hová kerül a terasz, és szintben marad-e a kerttel.
- Beépítés a telekre. A ház helye a telekhatárokhoz, a lejtéshez és a kilátáshoz képest. Ez szorosan összefügg azzal, amit a helyi szabályzat megenged — erről a telek beépíthetőségéről szóló cikkben írtam.
- A család közös döntése. A pár két tagja gyakran mást lát ugyanabban az alaprajzban. A maketten ugyanazt látják, és a vita a házról szól, nem a rajz értelmezéséről.
A makett-oldalon azt írtam: amin renderek fölött hetekig lehet gondolkodni, az maketten sokszor tíz perc alatt eldől. Ezt tartom ma is. Nem azért, mert a makett pontosabb, hanem mert kézbe adja a kérdést.
Miért itt dől el a pénz nagy része?
A tömeg és a szerkezet határozza meg a bekerülési költség jó részét. Egy visszalépő emelet, egy kiugró konzol vagy egy bonyolult tetőidom a koncepcióban egy vonal áthelyezése. A kiviteli terv után már szakági áttervezés, a kivitelezés alatt pedig bontás és csúszás.
Ezért a makettet ott használom, ahol a változtatás még csak egy vonal áthelyezése. Ha a család a maketten mondja ki, hogy a garázs tömege túl nehéz a bejárat mellett, azt a koncepcióban egy hét alatt át lehet dolgozni. Ugyanez a mondat az alaplemez betonozása után egészen más összegről szól.
Hozzáteszem a korlátot is: a makett nem mutatja meg, mennyibe kerül egy döntés. Azt a modellből kinyert mennyiség mutatja meg. A makett a döntést teszi érthetővé, a szám pedig azt, hogy megéri-e.
A kettő ugyanabból a modellből jön. Ha a maketten a garázs tömege fél méterrel hátrébb kerül, a modellben is hátrébb kerül, és vele változik a fal, a födém és az alapozás mennyisége. A költség így nem egy utólagos táblázat, hanem nagyságrend, amely minden ilyen döntéssel pontosodik.
Mennyibe kerül a makett?
Külön nem kerül semmibe. A makett minden tervemhez jár, a tervezési folyamat része, nem felár. A kiviteli tervezés díja nálam 35–45 000 Ft négyzetméterenként. Ebben az építészet mellett benne van a statika, a gépészet, az elektromos és KNX-tervezés, az energetika, a csomópontok, a rétegrendek, az anyagspecifikáció, az árazható költségvetés, a főépítészi egyeztetés és a makett. Hogy egy tervezési ajánlatban mi van benne és mi szokott kimaradni, tételesen itt mutatom meg.
A sávon belüli helyet a terep, a szerkezet és a gépészeti igény összetettsége adja. A konkrét összeget a telek és a tervezési program ismeretében adom meg, mert előtte az csak becslés volna.
Mit nem tud a makett?
Nem mutat anyagot és színt: a fehér tömegből nem derül ki, hogyan hat a homlokzat délután, sötét fémlemezzel a világos vakolat mellett. Erre való a látványterv. A belső terek részleteit sem mutatja; azokat alaprajzon és metszeten nézzük át. És nem végleges: ha a koncepció változik, a makett is újra készülhet.
Éppen ezért a tervezés koncepció-szakaszában van a helye, nem az átadáskor. Télen, amikor nincs versenyfutás az évszakkal, erre különösen jut idő — erről a téli tervezésről szóló cikkben írtam.
A makett végül a családnál marad. Addigra már nem munkaeszköz, hanem a ház első példánya.
