Villa tervezés: ahol a medence, a garázs és a gépészet összeér

Röviden: Egy villa tervezésénél a medence, a garázs, a wellness és az okosotthon gépészete ugyanazokon a födémeken és falakon osztozik. Az ütközésvizsgálat a háromdimenziós épületmodellben keresi meg, hol fut át egy cső a tartógerendán, vagy hol nem fér el egy légcsatorna a födém alatt, még a kiviteli terv lezárása előtt.

Villát 220 négyzetméter felett tervezek, és ebben a léptékben ritkán a ház mérete okozza a gondot. A gondot az okozza, hogy egy födémben egyszerre fut a medence vízgépészete, a szellőzés légcsatornája, a felületfűtés köre, a KNX kábelezése és a tartószerkezet gerendája. Öt rendszer, öt szakági rajz. Ha ezek csak papíron találkoznak először a kivitelezés alatt, a döntést a helyszínen hozzák meg, és nem a tervező.

A villa tervezés általános kérdéseit, a programot, az ütemezést és a díjat a villa tervezésről szóló oldalon írtam le. Ez a cikk szűkebb: arról szól, hogyan derül ki a tervezőasztalon, hogy két rendszer ugyanoda akar kerülni. Ennek a munkának a neve ütközésvizsgálat.

Mi az ütközésvizsgálat?

Az ütközésvizsgálat a szakági tervek összevetése egyetlen térbeli modellben: a program megkeresi azokat a pontokat, ahol két elem ugyanazt a helyet foglalná el. Egy lefolyócső, amely a vasbeton gerendán menne át. Légcsatorna, amely alatt a belmagasság 2,40 helyett 2,15 méterre csökkenne. Vagy a szaunakályha betápja, amelynek nem jut hely az elosztóban.

Kétdimenziós rajzon ezek is látszanak, de csak ott, ahol valaki metszetet vett fel. A modell minden pontot egyszerre néz. Én ArchiCAD-ben, épületinformációs modellben (BIM) dolgozom: a statikus, a gépész és a villamos tervező munkája ugyanabba a modellbe kerül, és az ütközések listája ebből jön.

Hol ütközik egy villa programja?

Ott, ahol a program elemei egy szerkezetben osztoznak. Az alábbi táblázat azt mutatja, melyik elem mivel kerül jellemzően összeütközésbe, és a Lipők-módszer 50 lépése közül melyik dönti el.

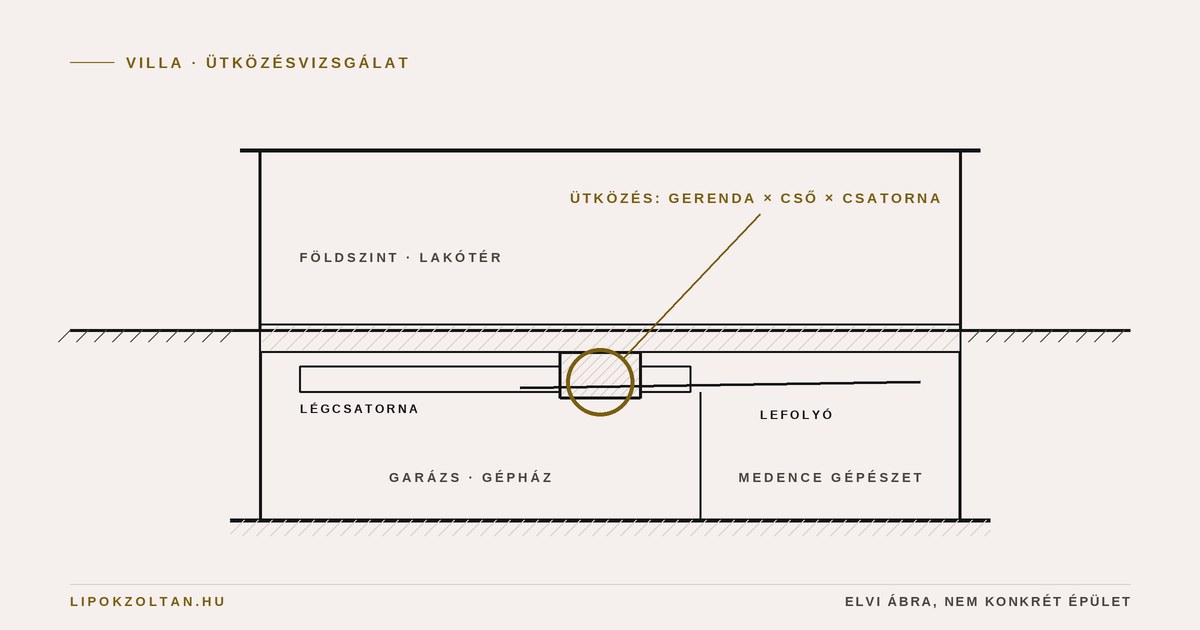

A táblázat egyik sora sem egzotikus. Külön-külön minden szakági tervező jól megoldja a magáét. A baj a soroknak a metszéspontjában van, a 21. lépésben, a csomópontoknál: ott, ahol a medence gépházának lefolyója a garázsfödém gerendájával találkozik.

Miért villa léptékben derül ki igazán?

Mert egy villában a medence, a wellness és a garázs mind saját gépészetet hoz, és ezek ugyanazon a födémen osztoznak, mint a fűtés és a szellőzés. Minden új rendszer nemcsak a saját helyét kéri, hanem keresztezi az összes többit. A tervezési programban egy sor „medence, szauna, két autó a házban” mondat, a födémben viszont ugyanez egy sűrű, egymást keresztező hálózat.

A másik ok a villamos teljesítmény. Medencegépészet, szauna, hőszivattyú, elektromosautó-töltő: ezek együtt többet kérhetnek, mint amennyit a meglévő csatlakozás ad, ezért villa léptékben mindig kiszámolom. A teljesítménybővítés átfutása 3–9 hónap, ezért az előkészítés első heteiben indítom el. Ha a szükséglet csak a kiviteli terv végén derül ki, a bővítés az építkezés ütemét fogja meghatározni.

A harmadik ok a pénz. Egy olyan szerkezeti kérdés, amelyet a tervezés nem zárt le, a villa-oldalon is leírt tapasztalatom szerint 8–15 millió forintos bontást és újraépítést okozhat. A tervezőasztalon ugyanez egy áthelyezett áttörés vagy egy módosított gerendamagasság.

Hogyan dolgozom az ütközésekkel?

A koncepciónál még nem keresek ütközést, ott a tömeg és a térkapcsolatok dőlnek el, sokszor a 3D nyomtatott makett segítségével. Az ütközésvizsgálat a kiviteli tervezés munkája, amely villa léptékben jellemzően 8–12 hét. Ebben a szakaszban a statikai, gépészeti és villamos terv ugyanabba a modellbe kerül, és a modell listát ad a konfliktusokról.

A listát nem a szoftver oldja meg, hanem egy döntés. Melyik rendszer enged? A gerenda kap áttörést, a légcsatorna megy más nyomvonalon, vagy az álmennyezet süllyed öt centit? Mindegyiknek ára van, ha nem pénzben, akkor a belmagasságban vagy a szerkezetben. Ezeket a döntéseket a megrendelővel együtt hozom meg, mert a belmagasság vagy egy beépített szekrény mélysége az ő mindennapjait érinti.

A modellből közben mennyiség is jön, építőanyagonként és szintenként. Ha a megrendelő menet közben még egy autóállást kér a garázsba, napokon belül látszik, mit mozdít ez a szerkezetben, a gépészetben és a költségvetésben. Ezt nevezem 5D-s tervezésnek: tér, idő és költség egy modellben. A tervezési ajánlatról szóló cikkben leírtam, mi kerül ebből a dokumentációba.

A kivitelezés alatt ugyanez a modell a mérce. Mivel a terv és a helyszíni ellenőrzés egy kézben van, egy eltérés nem vélemény kérdése: összevetem a tervezett nyomvonallal, mielőtt a vakolat eltakarja.

Mit nem tud az ütközésvizsgálat?

Csak azt találja meg, ami a modellben van. Ha a medencés cég a saját gépészetét később, a modellen kívül tervezi meg, vagy a konyhabútor gyártója a tervezettnél mélyebb elszívót választ, az ütközés a helyszínen jelenik meg. Ezért kérem be a szakcégek gépészeti adatait a kiviteli terv lezárása előtt. Az elkerülhető hibákról szóló írásban ugyanezt a helyzetet írtam le: a gépészet, ami a szerkezet után jött, és a szellőzőgép, amely már nem fér el.

A tervezési időt sem rövidíti. Egy ütközésmentes kiviteli terv tovább készül, mint egy olyan, amelyben a szakágak csak egymás mellett léteznek. Az idő a kivitelezésen jön vissza, nem a tervezésen.

Mennyibe kerül a villa kiviteli terve ütközésvizsgálattal?

Az ütközésvizsgálat nem külön tétel. A kiviteli tervezés díja 35–45 000 Ft/m². Ebben benne van az építészet, a statika, a gépészet, a villamos és KNX terv, az energetika, a költségvetés, a csomópontok és a rétegrendek. Vagyis minden, aminek a modellben össze kell érnie. Az árazás négyzetméter-alapú. A független műszaki ellenőrzés külön díjas, az építési költség 1–3 százaléka.

Hogy egy adott villánál hol lesz a legsűrűbb a födém, azt a program és a telek dönti el. Egy lejtős telken a garázs a terep alá kerül, egy sík telken mellé, és a kettő egészen más metszetet ad. A tervezés menetéről szóló cikk leírja, melyik fázisban dől el ez.

Egy villa minősége ritkán a homlokzaton dől el. Sokkal gyakrabban a födém belsejében, ahol öt rendszernek kell egymás mellett elférnie.

A cikkben szereplő számok a Lipők-módszer 2026-os, ellenőrzött sarokszámaiból és a lipokzoltan.hu villa tervezés oldalán közölt adatokból származnak. A belmagasság-példa elvi szemléltetés, nem konkrét projekt.
